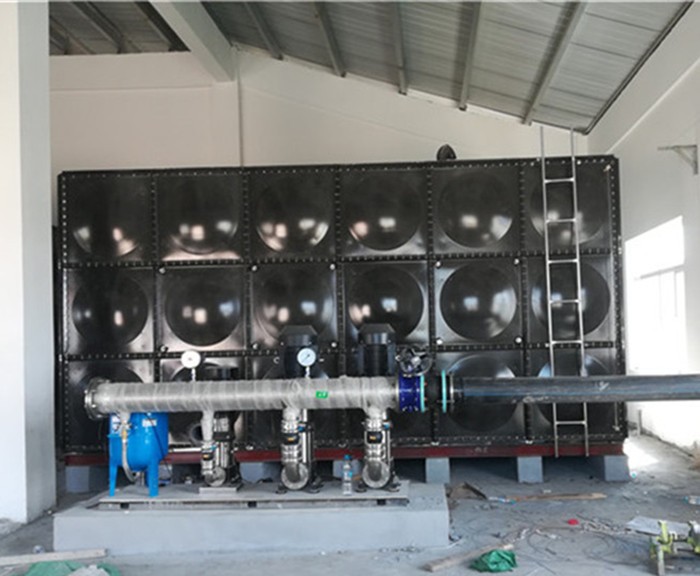

什麽是搪（táng）瓷鋼板（bǎn）水箱？

    搪瓷鋼板水（shuǐ）箱的材料必需經高溫燒結（jié）搪瓷，這樣才能使水箱板（bǎn）麵（miàn）形成致（zhì）密釉層，與鋼板界麵離子之間互（hù）相滲透，混（hún）合形成厚（hòu）度約200-300微（wēi）米的擴散層，加大了搪瓷麵的附著強（qiáng）度。另外，搪瓷（cí）鋼板水箱的瓷麵光滑才（cái）容易清洗，且耐腐蝕，而鋼板組裝結構，不易變形、抗震性強、抗衝擊力大。搪瓷內膽由於其在防腐方麵的優越性能，正在取代其它內（nèi）膽而成為熱（rè）水器內膽的主力。搪瓷（cí）鋼板水箱在50年前起（qǐ）源於美國。在歐洲, 尤（yóu）其（qí）是德國，搪（táng）瓷內膽熱水器的生產始於60年代。但（dàn）隻有當搪瓷內膽與犧牲陽板結合之後，才確立了它在應用領域中的地位。熱水器的容量可（kě）以小到15立升，大至4000立升，大致分為美式和（hé）歐式二種，其主要區別在於（yú）內膽的（de）設。

    在搪瓷內（nèi）膽的實際生產（chǎn）過（guò）程中，由於使用了多種的原材料和不同的生產工藝，因（yīn）此會產生許多不同（tóng）的缺陷。其中有以下（xià）幾個方麵：

    鋼（gāng）板是搪瓷內膽（dǎn）的重要的材（cái）料（liào）。鋼板的質量必（bì）須根據成型（變形、焊接等），塗搪過程（chéng）以及搪瓷製品的要求（qiú）進行（háng）挑（tiāo）選。搪瓷的（de）膨脹係數為32x10負七次（cì）方。選用的板材的含（hán）碳量不高於0.08%。錳在鋼中存在，使鋼材的屈服（fú）極限與強度極限有所提高，而延伸（shēn）性能（néng）則有所降低（dī）。因此，含（hán）錳（měng）量愈高，所需（xū）的變形力也愈大。對碳鋼來說，矽和錳同樣是冶煉（liàn）時脫氧劑（jì）的殘（cán）留物。含矽（guī）量在0.37%以下的鋼板一般是可以進（jìn）行拉深加工的，但（dàn）超過了此值，即（jí）使含碳量很低的鋼材也將變得又硬又脆（cuì），不宜用於拉深加工，並影響密著性能。硫化物的存在會在很大程度上影響鋼板的組織結構，促（cù）使條紋組織的產生，從而降低成本鋼材的塑性和韌性，即降低成本拉深性能，並會在瓷層裏出現（xiàn）氣泡（pào）和細（xì）孔。磷（lín）溶於鐵素體內會顯著降（jiàng）低成本鋼（gāng）材的塑（sù）性，而會提（tí）高其強度和硬（yìng）度，拉深用鋼板的含磷量應愈小愈好。（<0.06%）。加在鋼中（zhōng）的鈦對搪瓷（cí）是十分有利的，由於它能與瓷釉中多種組分相結合，因而密著增加（jiā），在熱水器內膽一次塗搪，（濕法（fǎ）流動塗搪、濕法噴搪、靜電粉末噴搪）鈦鋼是較（jiào）為理想的（de）基材。含鋁鋼材，可以連鑄，成份偏析以及夾雜少（shǎo），冷加（jiā）工能力好，耐時效，缺點是搪燒後易出（chū）現魚鱗爆（bào）缺陷（xiàn）及（jí）降低成本（běn）密著（zhe）強度。選用板材的（de）厚度要在盡量可能的前提下選（xuǎn）厚一點的，以內膽擁有足夠的厚度。隻有選用（yòng）了優質（zhì）的搪瓷用（yòng）板材，才能內膽的搪瓷質量，進而內膽的使用壽命。

搪瓷鋼板水箱優點：

1、搪瓷鋼板水箱防腐效果更佳,傳統（tǒng）的不鏽鋼保溫水（shuǐ）箱雖然內膽為（wéi）不（bú）鏽（xiù）鋼材料,但還有可（kě）能在（zài）水中含氯（lǜ）量較（jiào）多（duō）的時候產生腐蝕,而搪瓷的活性非常的弱,極難產生化學反應,就像是我們吃飯用的碗,大多（duō）是用的瓷碗,如果是不鏽（xiù）鋼碗,放置時間稍長或使用一段時間後就會產生鏽跡,所以搪瓷內膽水箱在（zài）防腐（fǔ）性能上有著巨大的優（yōu）勢。

2、防結垢,由於水箱內置了鎂（měi）棒,鎂的活性強於鈣,所以可置（zhì）換使（shǐ）水垢生成的罪魁禍首鈣離子,從而起（qǐ）到了軟化水質,杜絕結垢的作用。

3、搪瓷鋼板水箱承壓能力（lì）更強,因（yīn）為SPCC鋼板的（de）強（qiáng）度較不鏽鋼板有著明顯的優勢,而且在承壓情況下,不鏽鋼容易被強水流衝擊而產（chǎn）生鏽點,所以采用SPCC鋼板加以（yǐ）搪瓷工藝的內膽更加適（shì）合（hé）於承壓情況下使用。

4、控製更加人性化,控製麵（miàn）板與水箱一體化,使客戶能夠更加直觀、便捷的查看和（hé）設置相關參數。

承壓（yā）性能好---搪瓷鋼板水箱承壓性能強，搪瓷的板厚會比不鏽鋼厚近一倍，所以（yǐ）搪瓷（cí）水箱的承壓性能比（bǐ）不鏽鋼好；抗腐蝕（shí）能力（lì）強，搪瓷鋼板經高溫燒結搪瓷，使水箱板麵形成致密釉層，與鋼板界麵離子之間互相滲（shèn）透，混（hún）合形成厚度約200-300微米的擴散層，加大（dà）了搪瓷麵的附著強度。而不鏽鋼板材一（yī）旦（dàn）氧化膜被破壞就會出現腐蝕，生鏽，嚴重縮短了使用壽命（mìng）。

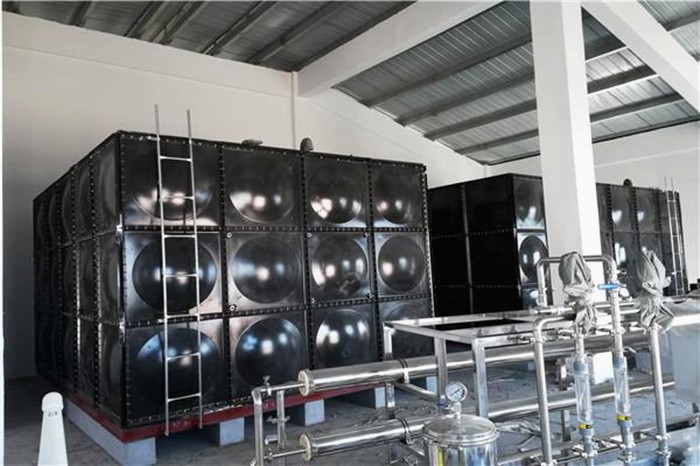

搪瓷鋼板水箱（xiāng）特點：

1、水質（zhì）好。搪瓷瓷釉選用石英、長（zhǎng）石、螢（yíng）石等天然礦物質為原料，無毒無味、天然純淨。

2、板材采用優質碳鋼板，加工成標準板（bǎn）塊

3、鋼板經過（guò）高溫烤瓷，在1300℃高溫下，離子（zǐ）之間相互滲透，結合成一體，永不脫落。

4、現場組裝，方便施工。
