交通標誌杆件的配套應用有哪些?
江蘇夜草网|51草逼交通科技公司專業生產各種交通信號燈,道路交通杆件,交通信號機,公路交通龍門架等產品,廠家直銷,品質有保證,價格優惠,歡迎選購!
交通標誌杆件的配套應用有哪些?
一、交通標誌杆件分類
按照交通標誌杆件的支撐方式,通常可分為以下幾種:
1、立柱式杆件
2、懸臂式杆件(含雙懸臂)
3、龍門架式杆件
二、交通標誌杆件的應用
1、立柱式杆件
(1)立柱式杆件的參數
A、常用尺寸:60mm\76mm\89mm\114mm(管徑)
B、安裝形式:單立柱、雙立柱、三立柱
C、基礎固定方式:預埋式、植埋式
D、適用標誌類型:禁令、警告、小型指示、小型組合標誌

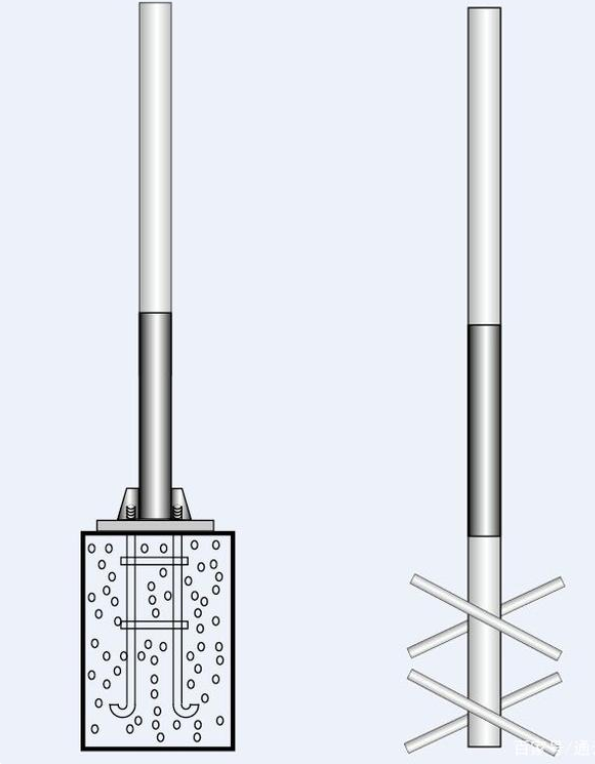

a)預埋式 b)埋植式

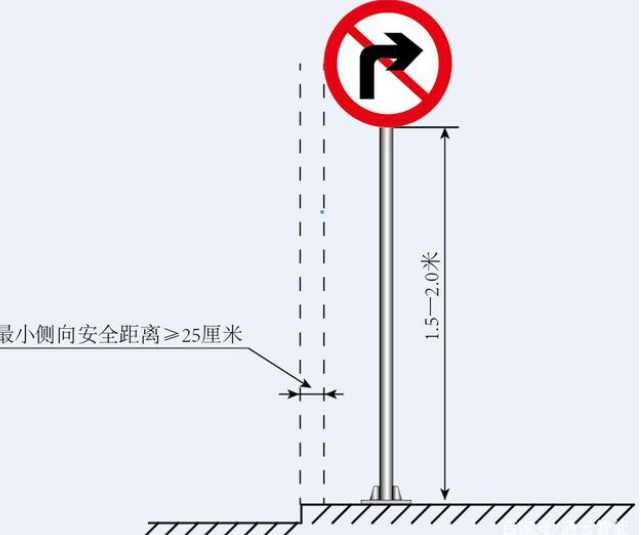

(2)立柱式杆件安裝要求

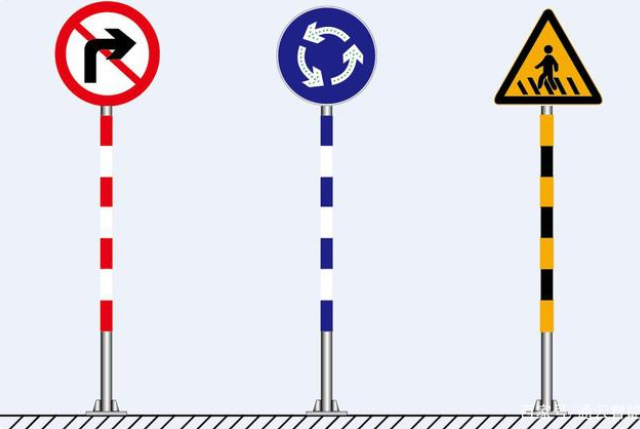

(3)杆件貼膜的三種配色
2、懸臂式杆件

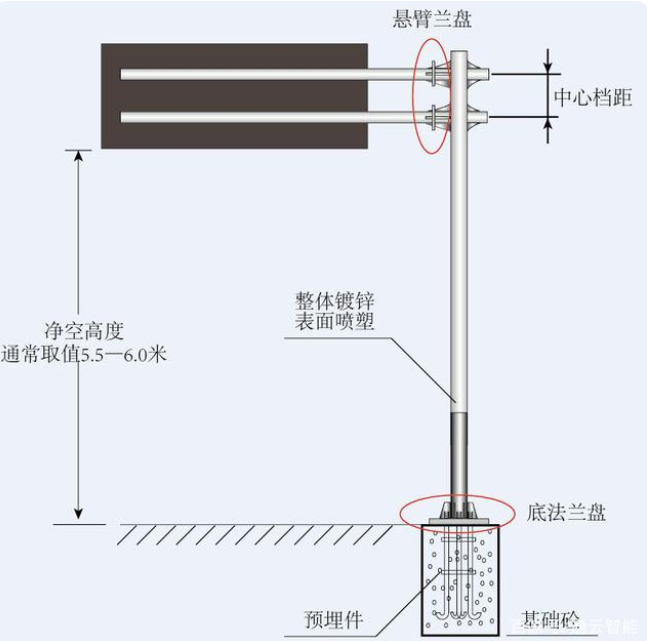

(1)懸臂式杆件的參數描述

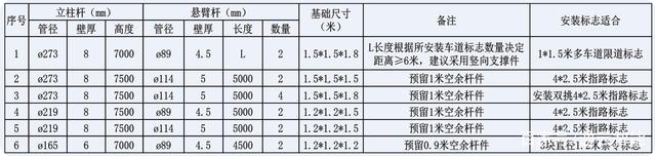

(2)常見參數配置

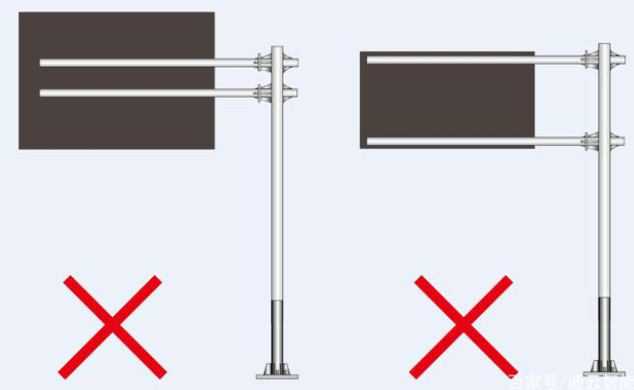

(3)杆件檔距設計(根據標誌高度而定),下圖為錯誤的檔距設置圖例。
(4)重量計算公式
例:計算懸臂杆:立柱219mm(管徑)*8mm(厚度)*7500mm(高度);
懸臂114mm(管徑)*5mm(厚度)*5000mm(高度)的杆件重量;
M(重量)=管徑×π×壁厚×高度(長度)×密度
M(立柱重量) = 0.219米×3.14×0.008米×7.5米×7.85*1000kg/米
=323.89kg
M(懸臂重量) = 0.114米×3.14×0.006米×5米×7.85*1000kg/米
=84.30kg
M(法蘭盤) = 長度×寬度×厚度×7.85*1000kg/米
= 0.4米×0.4米×0.02米×7.85*1000kg/米
=25.12kg
M(懸臂杆) = M(立柱重量) +M(懸臂重量)+M(法蘭盤)
= 323.89kg + 84.30kg +25.12kg = 433.31kg
P(造價) = M(懸臂杆)× 鋼材單價

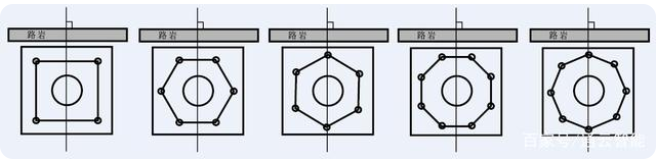

3、常見預埋件法蘭埋設方向

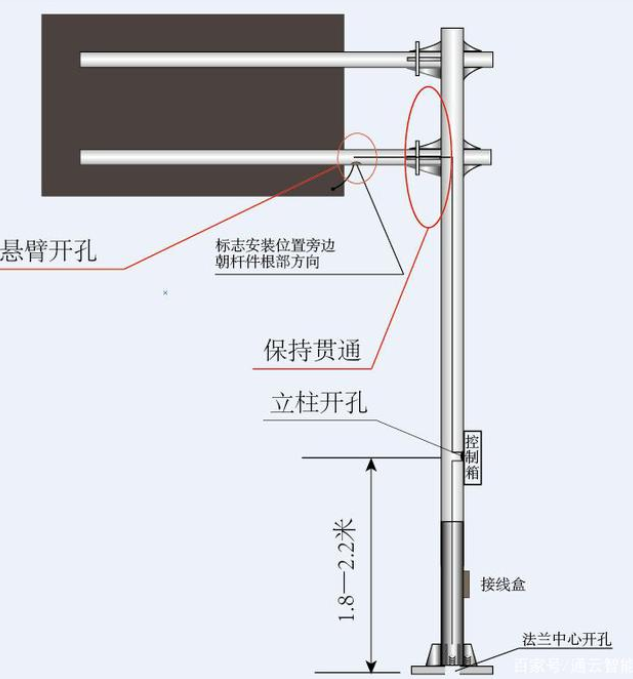

4、發光標誌配套杆件開孔及管道
(1)杆件接電穿線開孔

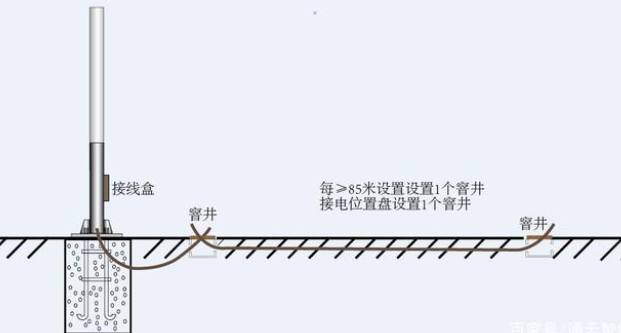

(2)市政接電管道布設
5、杆件結構計算書
(1)交通標誌整體承擔的荷載包括:永久性荷載與可變荷載。
1)永久性和荷載:標誌結構的自重(標誌版麵重+懸臂重量+立柱重量)
2)可變荷載:風載(杆件所承受風載/標誌版麵所承受風載)
注:風速取值為選用當地比較空曠平坦地麵離地10米高統計所得50年一遇10分鍾
平均最大風速,取值不得小於22米/秒。無風速記錄值地區調用《公路橋涵設計通、
用規範》(JTGD60-2004)中的各地區風壓值表。
(2)強度驗算
1)標誌整體荷載對立柱、懸臂設計要求的驗證
2)懸臂、標誌對懸臂法蘭連接螺栓的力矩驗證
3)標誌整體對底法蘭連接螺栓的側向力矩驗證
4)標誌整體對基礎、預埋螺栓的強度要求驗證
5)危險點應力、特殊變形條件下的強度驗證
